가구용

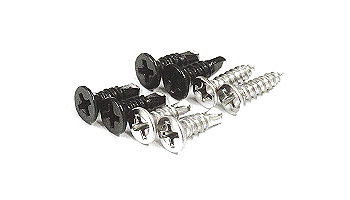

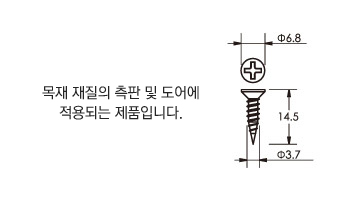

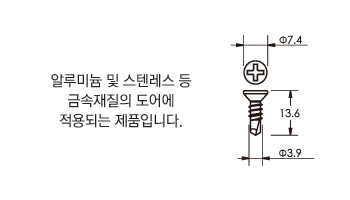

가구용 가스스프링 및 스텝스프링의 브라켓 적용 안내

E-Type

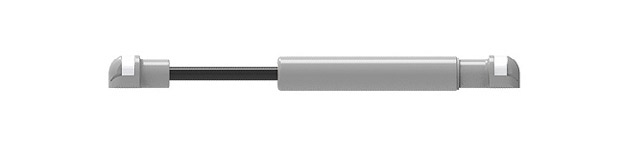

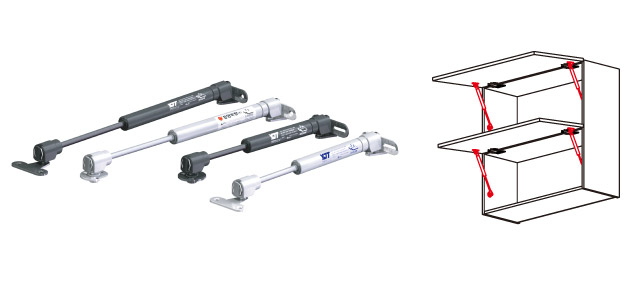

가스스프링 및 스텝스프링 E형

클립 타입 플라스틱 소켓 적용

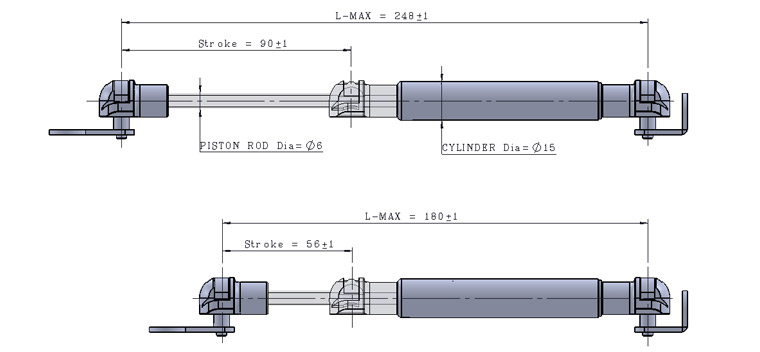

L-Max	Color	Piston Rod	Cylinder	Force
180mm	회색	산질화열처리	회색액체도장	· GAS SPRING (kgf/cm2) = 5, 6, 7, 8, 10, 12, 15 · STEP SPRING (#) = 10, 15, 20, 25
180mm	흑색	산질화열처리	흑색액체도장
248mm	회색	산질화열처리	회색액체도장
248mm	흑색	산질화열처리	흑색액체도장

로드측 브라켓

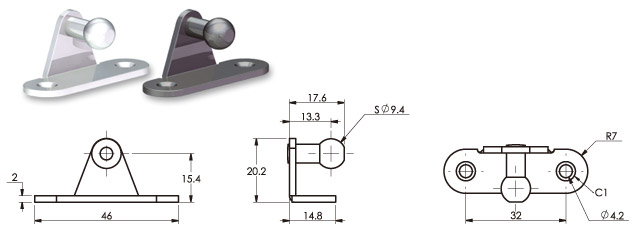

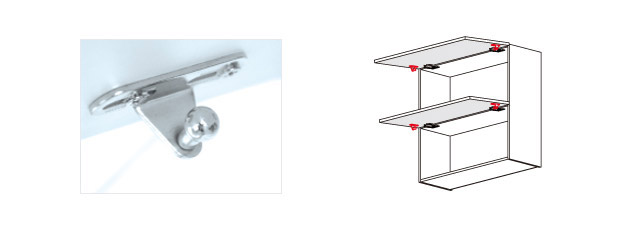

	평면 브라켓 가스스프링에 부착되어 공급되는 타입으로 설치와 시공이 유리한 보편적인 타입입니다. 장착위치도 도어 중량별 적용표

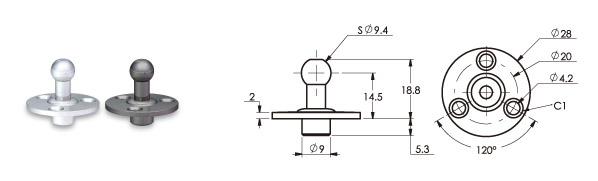

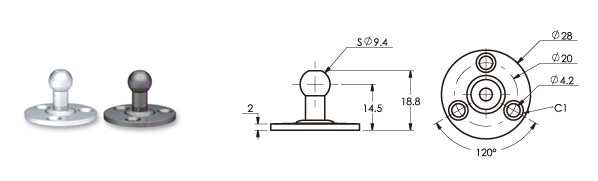

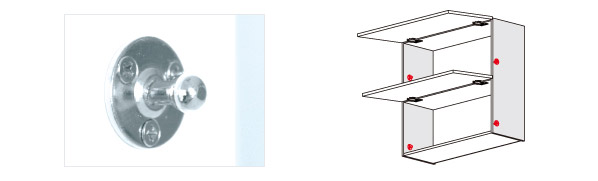

	원형무보링 브라켓 가스스프링과 분리되어 공급되며, 정확한 위치에 시공이 가능하고 고정성에 있어서 더욱 견고한 가장 보편적인 타입입니다. 장착위치도 도어 중량별 적용표
	원형9보링 브라켓 건설현장시공용 브라켓으로 측판에 Ø9로 유도보링이 필요합니다. 장착위치도 도어 중량별 적용표
	원형10보링 브라켓 건설현장시공용 브라켓으로 측판에 Ø10로 유도보링이 필요합니다. 장착위치도 도어 중량별 적용표

실린더측 브라켓

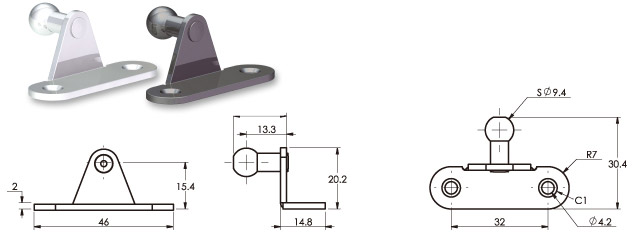

	L 브라켓 가장 보편적인 브라켓입니다.

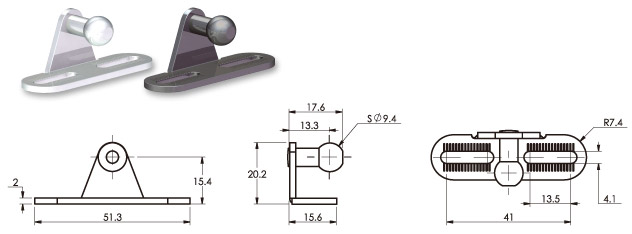

	L 장공 브라켓 설치 후 브라켓의 홀 크기 만큼 약간의 위치조정이 가능한 브라켓입니다.

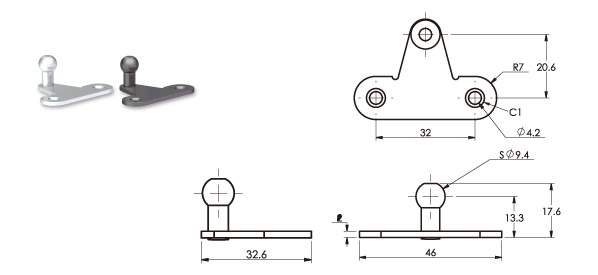

	LR 브라켓 장착 시 측판의 간섭을 받는 경우 사용하는 브라켓입니다.

가구용 GAS SPRING의 브라켓에 대한 설명

1. 브라켓은 실린더 측 브라켓과 로드측 브라켓을 설치환경에 따라서 선정하실 수 있습니다.
2. 실린더 측 브라켓은 위와 같이 3종류가 있으며 L자 브라켓이 가장 많이 적용되고 있습니다. 실린더 측의 브라켓은 몸체에 모두 장착되어 공급됩니다.
3. 로드 측 브라켓은 위와 같이 4종류가 있으며 평면 브라켓과 원형 무보링 브라켓이 가장 많이 적용되고 있습니다. 평면 브라켓은 몸체에 장착되어 공급되므로 대량 설치 시 제품의 소지성과 이동성에 편리하며, 원형 무보링 브라켓은 몸체와 분리되어 공급되는 타입으로 좀더 정확한 위치에 설치가 가능하고, 설치 시의 좀더 견고한 장점이 있습니다.
4. 원형 Ø9, Ø10 보링 브라켓은 APT건설 공사 현장 등에서 전문 시공 설치용으로 적용되는 타입으로 가구사와의 사전협의를 필요로 합니다.
* 가스스프링 및 스텝스프링은 실린더가 항상 위쪽을 향하도록 설치하여야 합니다.

H-Type

장착위치도 도어 중량별 적용표

H형 가스스프링 및 스텝스프링에 대한 설명

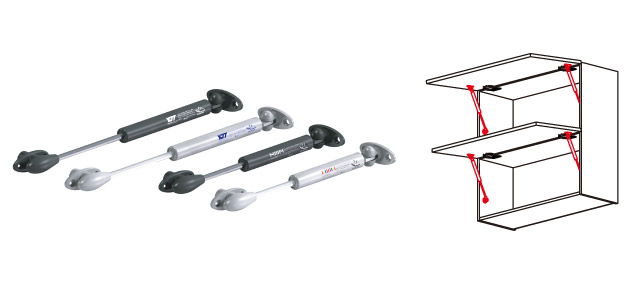

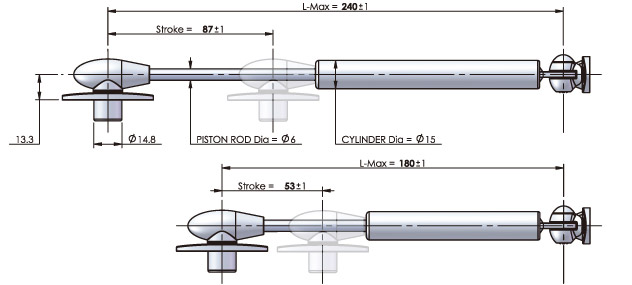

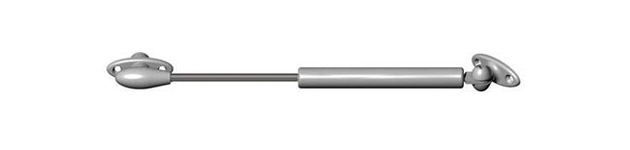

가스스프링 및 스텝스프링 H형

H형 플라스틱 소켓 적용

L-Max	Color	Piston Rod	Cylinder	Force
180mm	회색	산질화열처리	회색액체도장	· GAS SPRING (kgf/cm2) = 5, 6, 7, 8, 10, 12, 15 · STEP SPRING (#) = 10, 15, 20, 25
180mm	흑색	산질화열처리	흑색액체도장
240mm	회색	산질화열처리	회색액체도장
240mm	흑색	산질화열처리	흑색액체도장
