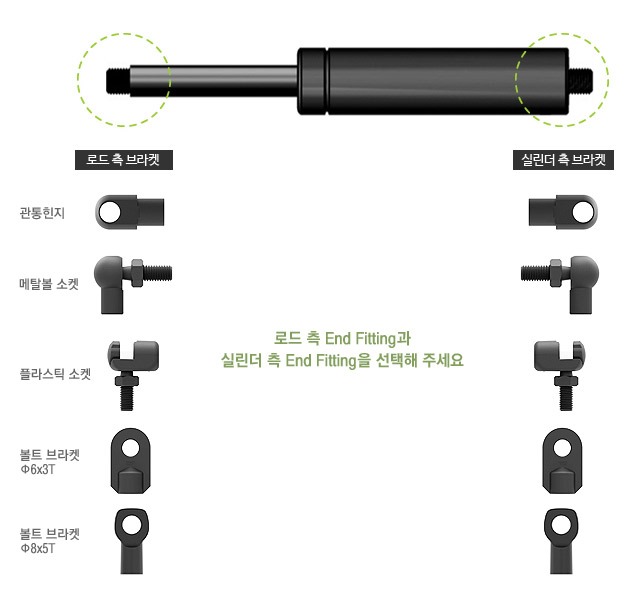

  • 산업용 가스스프링의 End Fitting 적용 안내

    • End Fitting은 실린더와 로드 양쪽을 일치 시키지 않으셔도 무관합니다.
    • End Fitting을 적용하지 않으셔도 무방합니다.
    • 자세한 문의사항이나 견적의뢰는 온라인 견적 및 제품문의를 이용하여 주세요.

    볼트 타입(Bolt Type) – End Fitting

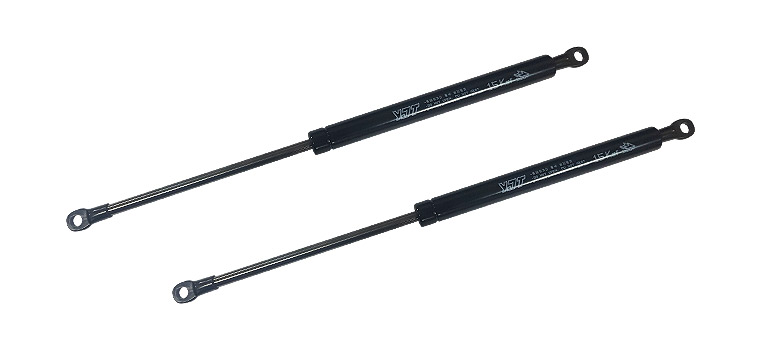

    관통힌지 End Fitting (Ø8x10T)

    실린더 외경
    Cylinder Dia (A)
    피스톤 로드 외경
    Piston Rod Dia (B)
    최대장
    L-Max (C)
    스트로크
    Stroke (D)
    반발력
    Force
    규격계산
    mm, kgf/cm² ( 1kgf/cm² = 9.8N )
    Ø18 Ø8 180~800 46~356 5~50 · 스트로크 지정 후 제작 가능 최대장의 범위 = (스트로크+44) x 2 ~ 800
    · 최대장을 지정 후 제작 가능 스트로크의 범위 = 46 ~ 최대장 / 2 - 44
    Ø22 Ø10 180~800 46~356 10~100
    Ø27.4 Ø12.5 180~800 46~356 10~120

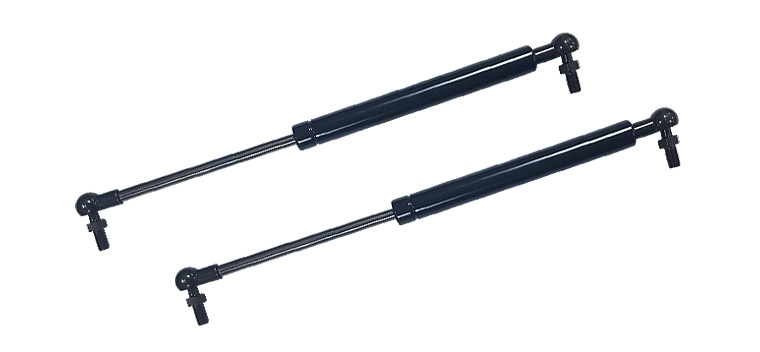

    메탈볼 End Fitting

    실린더 외경
    Cylinder Dia (A)
    피스톤 로드 외경
    Piston Rod Dia (B)
    최대장
    L-Max (C)
    스트로크
    Stroke (D)
    반발력
    Force
    규격계산
    mm, kgf/cm² ( 1kgf/cm² = 9.8N )
    Ø18 Ø8 180~800 48~358 5~50 · 스트로크 지정 후 제작 가능 최대장의 범위 = (스트로크+42) x 2 ~ 800
    · 최대장을 지정 후 제작 가능 스트로크의 범위 = 48 ~ 최대장 / 2 - 42
    Ø22 Ø10 180~800 48~358 10~100
    Ø27.4 Ø12.5 180~800 48~358 10~120

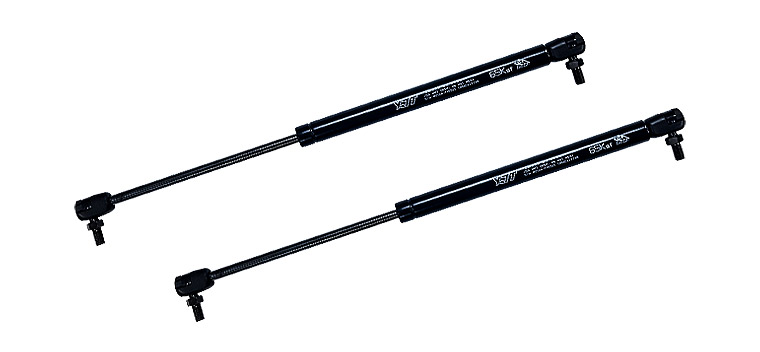

    플라스틱볼 End Fitting

    실린더 외경
    Cylinder Dia (A)
    피스톤 로드 외경
    Piston Rod Dia (B)
    최대장
    L-Max (C)
    스트로크
    Stroke (D)
    반발력
    Force
    규격계산
    mm, kgf/cm² ( 1kgf/cm² = 9.8N )
    Ø18 Ø8 180~800 50~360 5~50 · 스트로크 지정 후 제작 가능 최대장의 범위 = (스트로크+40) x 2 ~ 800
    · 최대장을 지정 후 제작 가능 스트로크의 범위 = 50 ~ 최대장 / 2 - 40
    Ø22 Ø10 180~800 50~360 10~80
    Ø27.4 Ø12.5 180~800 50~360 10~80

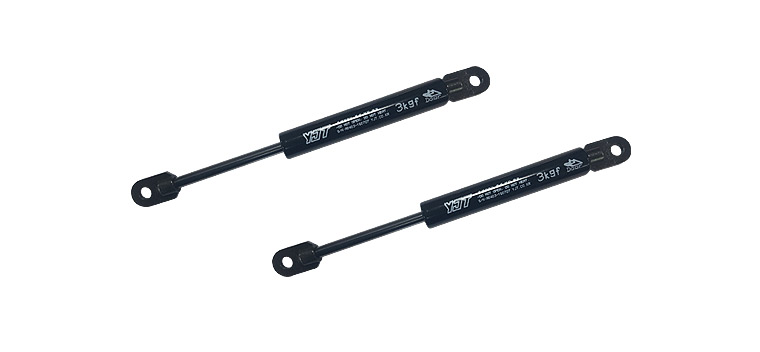

    볼트브라켓 Ø6x3T End Fitting

    실린더 외경
    Cylinder Dia (A)
    피스톤 로드 외경
    Piston Rod Dia (B)
    최대장
    L-Max (C)
    스트로크
    Stroke (D)
    반발력
    Force
    규격계산
    mm, kgf/cm² ( 1kgf/cm² = 9.8N )
    Ø18 Ø8 180~800 48~358 5~50 · 스트로크 지정 후 제작 가능 최대장의 범위 = (스트로크+42) x 2 ~ 800
    · 최대장을 지정 후 제작 가능 스트로크의 범위 = 48 ~ 최대장 / 2 - 42
    Ø22 Ø10 180~800 48~358 10~100
    Ø27.4 Ø12.5 180~800 48~358 10~120

    볼트브라켓 Ø8x5T End Fitting

    실린더 외경
    Cylinder Dia (A)
    피스톤 로드 외경
    Piston Rod Dia (B)
    최대장
    L-Max (C)
    스트로크
    Stroke (D)
    반발력
    Force
    규격계산
    mm, kgf/cm² ( 1kgf/cm² = 9.8N )
    Ø18 Ø8 180~800 50~360 5~50 · 스트로크 지정 후 제작 가능 최대장의 범위 = (스트로크+40) x 2 ~ 800
    · 최대장을 지정 후 제작 가능 스트로크의 범위 = 50 ~ 최대장 / 2 - 40
    Ø22 Ø10 180~800 50~360 10~80
    Ø27.4 Ø12.5 180~800 50~360 10~80
