가스스프링 구조 및 주의사항

가스스프링 구조 및 주의사항

tech3_img1

가스스프링의 구조

GAS SPRING은 용도에 따라 여러 종류가 있으며, 일반적인 구조는 Cylinder, 피스톤, 피스톤 rod, Oil seal, End fitting 등으로 구성되어 있습니다.

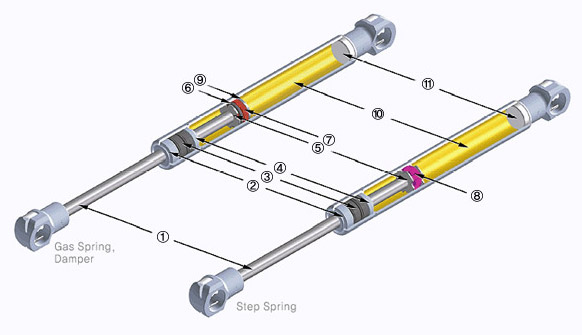

Cylinder 내부에는 다음 그림과 같이 몇몇의 부품들과 소량의 Oil, 질소가스가 들어 있습니다.

NO 품명 재질 비고
1 피스톤로드 S45C 산질화열처리
2 로드 가이드 폴리 아세탈
3 오일씰 H-NBR 2 Lip 타입
4 스톱퍼 폴리 아세탈
5 S와샤 SCP
6 오링 H-NBR
7 피스톤 폴리아세탈 미로 타입 유로 구조
8 피스톤 H-NBR
9 와샤 SCP
10 실린더 STKM12B 질소가스(N2) 봉입
11 로워캡 S20C

주의사항

  • 1. 제품을 분해하거나 불 속에 넣지 마십시오.
  • 2. 장착 시 실린더측(제품의 둘레가 두꺼운 측)을 위쪽으로 향하게 장착해 주십시오.

  • 3. 피스톤 로드에 도장을 하거나 이물질을 부착하지 마시고, 표면에 흠집이 발생하지 않도록 주의 하십시오.
  • 4. 0~40도 범위의 온도에서 사용하십시오.
  • 5. 비나 물에 접촉할 수 있는 장소나 습도가 높아 부식을 유발하는 곳에서는 사용을 피하십시오.
  • 6. 폐기 시에는 방호경을 착용하시고, 실린더 끝에서 약 25mm 떨어진 위치에 3mm 정도의 드릴로 구멍을 뚫어 가스를 배출시킨 후 폐기하여 주십시오.
